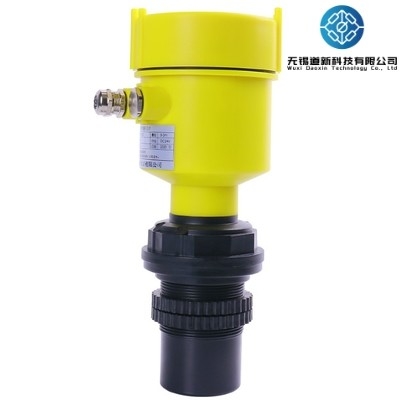

ABS Ultrasonic Level Meter 4-20mA RS485 Ultrasonic Level Gauge

ABS Ultrasonik Level Meter

Ultrasonik level gauge
Pengukur tingkat ultrasonik adalah pengukur tingkat digital yang dikendalikan oleh mikroprosesor.Gelombang suara dipantulkan oleh permukaan cairan dan kemudian diterima oleh sensor yang samaIni dikonversi menjadi sinyal listrik oleh kristal piezoelektrik.Waktu antara transmisi dan penerimaan gelombang suara digunakan untuk menghitung sensor untuk mengukur jarak ke permukaan cairanKarena pengukuran tanpa kontak, media pengukuran hampir tidak terbatas, dan dapat digunakan secara luas untuk pengukuran tinggi berbagai bahan cair dan padat.

Pengantar Produk
Ultrasonic level gauge adalah alat pemantauan untuk mengukur ketinggian cairan, ketinggian tangki, dan lokasi material.Sistem dua kabel adalah: catu daya dan output sinyal dibagi; sistem tiga kabel adalah: sirkuit catu daya dan sirkuit output sinyal independen.terminal negatif catu daya dan terminal negatif output sinyal berbagi kabel inti; sistem empat kabel adalah: ketika catu daya AC 220v digunakan, atau ketika catu daya DC 24v digunakan, dan sirkuit catu daya dan sirkuit output sinyal diperlukan untuk diisolasi sepenuhnya,satu inti harus digunakan. Kabel 4-inti. DC atau AC sumber daya, dengan 4 ~ 20mADC, tinggi dan rendah switch output.
Anticorrosive ultrasonic level gauge
Anticorrosive ultrasonic level gauge
Jangkauan: 0-60 meter, berbagai bentuk tersedia, cocok untuk berbagai kesempatan korosif dan kimia, presisi tinggi, output sinyal jarak jauh, pemantauan sistem PLC.
Pengukur tingkat ultrasonik terdiri dari tiga bagian: transduser ultrasonik (probe), sirkuit drive (module), dan modul tampilan kristal cair elektronik.

Dikutip dari:

Teknologi akustik cerdas dapat digunakan untuk menganalisis gema cerdas, tanpa debugging dan langkah khusus lainnya, teknologi ini memiliki fungsi pemikiran dinamis, analisis dinamis.Membuat presisi instrumen, sangat meningkatkan tingkat akurasi mencapai 0,5%, dapat semua jenis gelombang interferensi.

Rincian

Kualitas tinggi dari cangkang pelindung transparan

Data pengamatan yang jelas dan intuitif, desain tahan air dan debu, melindungi kabel internal secara efektif

Perlindungan antarmuka listrik.

Gunakan bahan plastik teknik ABS, tahan benturan, tahan penuaan, tahan suhu tinggi dan suhu rendah, umur panjang.

Cincin penyegelan berkualitas tinggi

Diinstal di dalam memiliki perlindungan kejut kumparan, stabilitas kemampuan penyegelan keseluruhan

Desain probe berkualitas tinggi

Menggunakan probe tertutup, penyegelan fisik baik, melindungi sirkuit internal

Ukuran produk

Spesifikasi

Prinsip kerja
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backDikutip dari The Guardian, "Echo yang dipantulkan diterima oleh transduser dan dikonversi menjadi sinyal listrik".Hal ini sebanding dengan jarak dari gelombang suara ke permukaan bendaHubungan antara jarak transmisi gelombang suara S dan kecepatan suara C dan waktu transmisi suara T dapat dinyatakan dengan rumus: S = C × T / 2.
Karena pulsa ultrasonik yang dikirimkan memiliki lebar tertentu, gelombang yang dipantulkan dan gelombang yang dikirimkan di area kecil dekat transduser tumpang tindih,yang tidak dapat diidentifikasi dan nilai jarak tidak dapat diukur. Daerah ini disebut zona mati pengukuran. Ukuran zona buta terkait dengan model level meter ultrasonik.
Bagian probe memancarkan gelombang ultrasonik. ketika gelombang ultrasonik bertemu media dengan perbedaan besar dalam kepadatan dari udara, mereka akan memantulkan,dan gelombang yang dipantulkan akan diterima oleh bagian probe. Jarak dari probe ke permukaan cairan (objek) proporsional dengan waktu gelombang ultrasonik melewati:
Jarak [m] = waktu × kecepatan suara/2 [m]
Rumus kompensasi suhu kecepatan suara: kecepatan suara lingkungan = 331,5 + 0,6 × suhu

Kondisi lokasi
Dalam situasi berikut, perhatikan:
Cairan/padat dengan busa
Ada tegangan yang kuat, arus yang kuat, gangguan elektromagnetik yang kuat di sekitar, mencoba untuk menghindari tegangan tinggi, arus tinggi dan gangguan elektromagnetik yang kuat
Angin kencang dan sinar matahari langsung
Getaran yang kuat
Situs dengan cairan yang sangat mudah menguap dan sejumlah besar uap air
Cairan yang mudah mengkristal
Ketika menemukan lingkungan lapangan yang disebutkan di atas, Anda harus memilih untuk menggunakannya dengan hati-hati, akurasi nilai yang diukur akan berkurang, dan data mungkin tidak stabil.tidak dianjurkan untuk menggunakan ultrasonometer untuk mengukur.

Daerah aplikasi
Pengolahan air dan limbah: ruang pompa, sumur pengumpulan, tangki reaksi biokimia, tangki sedimentasi, dll.
Tenaga listrik, tambang: kolam mortir, kolam lumpur batubara, pengolahan air, dll.
