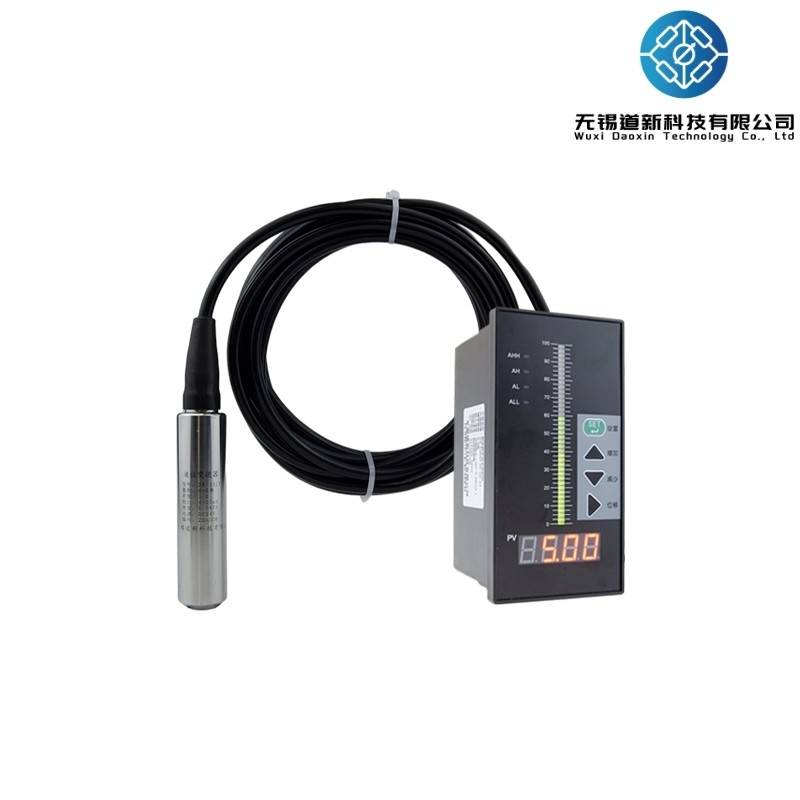

Transmitter Tingkat Cairan Lanjutan untuk Pasokan Air dan Drainase

Gambaran umum

Hydrostatic level meter (transmitter) yang dapat ditenggelamkan adalah instrumen yang beroperasi berdasarkan prinsip bahwa tekanan statis cairan yang sedang diukur secara langsung proporsional dengan tingginya.Ini memanfaatkan efek piezoresistif baik difusi silikon atau keramik elemen sensitif untuk mengubah tekanan statis menjadi sinyal listrikSetelah kompensasi suhu dan koreksi linier oleh unit komputasi digital, itu dikonversi menjadi output sinyal arus DC standar 4-20mA.Instrumen ini banyak digunakan dalam sistem dan industri seperti petrokimia, metalurgi, pembangkit listrik, farmasi, pasokan air dan drainase, dan perlindungan lingkungan.

Parameter teknis utama

Prinsip Kerja

Ketika pemancar tingkat tenggelam ke kedalaman tertentu dalam cairan yang sedang diukur, tekanan pada permukaan sensor yang terpapar diberikan dengan rumus:
P=p·g·H+Po
Di mana:
P: Tekanan pada permukaan pemancar yang terbuka
p: Ketumpatan cairan yang diukur
g: percepatan gravitasi lokal
Po: Tekanan atmosfer di atas permukaan cairan
H: kedalaman pemancar yang terendam dalam cairan
Tekanan cairan disalurkan ke ruang tekanan positif sensor melalui tabung ventilasi baja tahan karat,sementara tekanan atmosfer Po terhubung ke ruang tekanan negatif sensorDengan demikian, tekanan yang diukur oleh sensor adalah p·g·H. Jelas, dengan mengukur tekanan P, kedalaman tingkat cairan dapat ditentukan.

Fitur

Keakuratan tinggi dan stabilitas tinggi
Mudah dipasang dan digunakan, pemancar tingkat selam dapat langsung dicelupkan ke media untuk pengukuran
Struktur solid-state, tidak ada bagian yang bergerak, keandalan tinggi, dan umur panjang
Kapasitas pengukuran presisi tinggi dari air, minyak hingga zat seperti pasta kental
Tidak terpengaruh oleh pembentukan busa, sedimentasi, atau sifat listrik media yang diukur
Berbagai kompensasi suhu
Transmitter tingkat submersible termasuk perlindungan polaritas terbalik untuk pasokan listrik dan perlindungan pembatasan arus overload.
