4 20mA Sensor Tingkat Cairan Kapasitif IP67 Sensor Tingkat Kapasitif

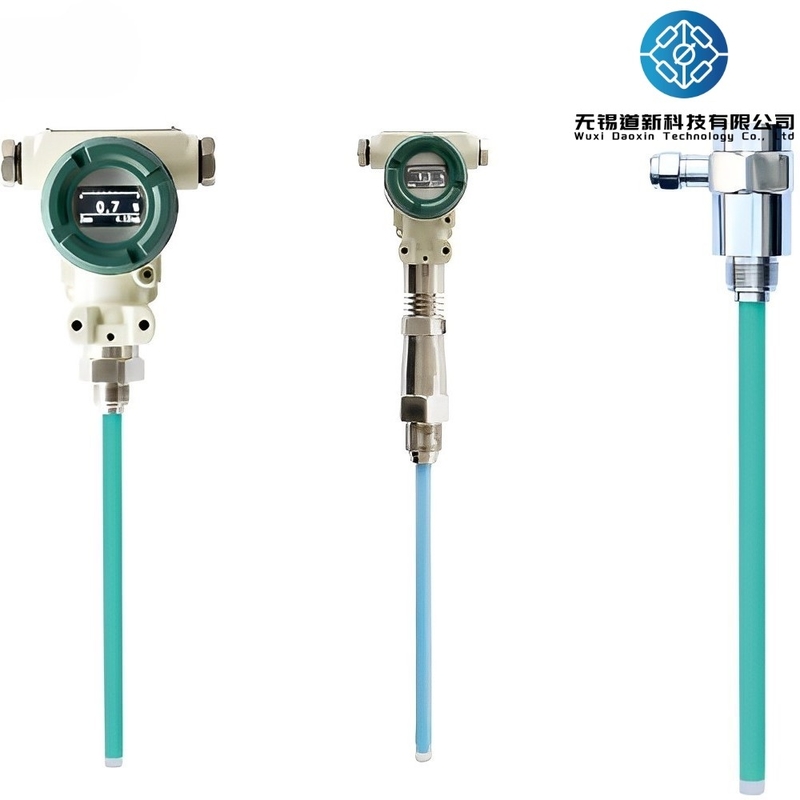

DX-CLG100 Sensor Tingkat Cairan Kapasitif Untuk Instrumen Tingkat Cairan Seri

Sensor tingkat cairan kapasitif DX-CLG100 adalah alat pengukuran serbaguna yang cocok untuk lingkungan pengukuran yang menantang.Cairan viskositas tinggi, dan banyak lagi. Ini tahan benturan dan mudah dipasang, menjadikannya solusi yang dapat diandalkan dan hemat biaya.dan sensor magnetostrictive dan secara akurat mengukur berbagai media.

Produk ini memiliki sirkuit deteksi kapasitansi frekuensi radio canggih yang mengubah pengukuran menjadi sinyal listrik standar.Prosesor internal dengan tepat mengkompensasi suhu dan memberikan koreksi linier untuk memastikan akurasi tinggiSensor menggunakan pemindaian tomografi untuk secara otomatis mendeteksi konstanta dielektrik dan perubahan suhu media, secara otomatis kalibrasi, dan beradaptasi dengan media yang diukur.Hal ini menghilangkan kebutuhan untuk kalibrasi ulang dan memastikan kemampuan beradaptasi dengan persyaratan pengukuran yang berbeda dalam lingkungan yang kompleksSensor ini juga memiliki ketahanan yang sangat baik terhadap gantung, kondensasi, gelembung, dan kondisi yang tidak menguntungkan lainnya.

Produk ini memiliki tingkat perlindungan IP68, mampu menangani lingkungan yang keras dan memberikan pengukuran yang stabil selama jangka waktu yang lama.

Fitur

• Adaptasi otomatis, kalibrasi otomatis, output stabil jangka panjang dari nilai tinggi riil.
• Anti-gantung, anti-kondensasi, anti-gelembung dan kemampuan anti-fouling lainnya sangat kuat.
• Struktur sederhana, tidak ada bagian yang bergerak, keandalan tinggi, kurang perawatan.
• Berbagai output sinyal tersedia untuk akses mudah ke sistem yang berbeda.
• Ini tidak dipengaruhi oleh suhu, gravitasi spesifik, tekanan dan faktor lain dari cairan yang diukur.
• Ketahanan suhu tertinggi adalah ≤250°C, ketahanan tekanan tertinggi adalah ≤4MPa, dan umur layanan yang panjang.
• Kinerja penyegelan yang baik, kelas perlindungan IP68 (kecuali 6052).
• Langkah-langkah perlindungan arus, tegangan, dan polaritas daya yang sempurna.
• Siklus pengukuran: 0,5 detik
• Stabilitas jangka panjang: ≤0,1% FS/tahun
• Pergeseran suhu: ≤0,02%FS/°C (dalam kisaran -40°C+80°C)
• Keakuratan pengukuran:

Ketika rentang pengukuran berada dalam 300 mm, kesalahan absolut berada dalam ± 3 mm (termasuk 3 mm);

Ketika rentang pengukuran adalah 300-700mm, tingkat akurasi adalah 1.0;

Ketika rentang pengukuran adalah 700-2000mm, tingkat akurasi adalah 0.5;

Parameter teknis

Pemasangan

Sebelum pemasangan, Anda harus memeriksa model produk, parameter teknis, port instalasi,dan lingkungan aplikasi secara rinci untuk memastikan bahwa sensor di lokasi sesuai dengan lingkungan instalasiJika Anda menemukan masalah, hubungi staf penjualan sesegera mungkin untuk mengkonfirmasi masalah pemasangan berikutnya atau mengembalikan dan menukar masalah, sehingga menghindari kerusakan yang disebabkan oleh penggunaan yang salah.Pengukuran yang tidak akurat atau kerusakan produk terjadi.

Peringatan: Dilarang untuk memasang hidup, membongkar, bertabrakan, menjatuhkan, atau memukul keras

Sensor tingkat cairan memiliki berbagai metode pemasangan dan pemasangan untuk beradaptasi dengan kondisi situs yang berbeda.

1Sensor dipasang pada wadah logam tertutup, yang dapat dihubungkan dengan flange atau benang.dapat dipasang dalam jenis plug-in, seperti yang ditunjukkan pada gambar di bawah ini: instalasi tipe plug-in

2Sensor dipasang pada wadah di mana ada pergolakan, dampak cairan, goyang keras, dll di media pengukuran.Sensor dapat dipasang dengan pipa yang terhubung di luar wadah melalui flange atau sambungan threaded, seperti yang ditunjukkan pada gambar di bawah ini: instalasi eksternal

3Medium pengukuran memiliki pergolakan, dampak cairan, goyang keras, dll, dan wadah tidak memiliki kondisi untuk pemasangan pipa penghubung eksternal.Ketika instalasi plug-in harus digunakan, sensor harus dilengkapi dengan tabung pelindung. rentang pengukuran melebihi 1000mm, dan wadah harus dipesan.Atau memasang bracket tetap untuk memastikan bahwa sensor rusak karena dampak keras dari cairan.

4Sensor dapat dihubungkan dengan flange atau benang ketika wadah non-logam atau permukaan instalasi terisolasi dari tepi dalam wadah.Opsi sensor harus menggunakan elektroda bantu atau struktur sarung pelindungJika struktur yang diperlukan tidak diadopsi, operasi normal sensor tidak dapat dijamin.Anda harus memasang elektroda bantu sendiri (menggunakan satu ujung kawat logam untuk menghubungkan sensor shell / flange, dan tambahkan counterweight ke bagian bawah wadah di ujung lain, dan sisihkan panjang tertentu untuk kawat untuk menghindari kerusakan kawat), seperti yang ditunjukkan pada gambar di bawah:Di wadah non-logam , bergaris atau dipasang dengan flange

5. Sensor dapat dihubungkan ke bracket pemasangan dengan flange atau benang pada wadah terbuka. Opsi sensor harus menggunakan elektroda bantu atau struktur lengan pelindung.Jika struktur yang diperlukan tidak diadopsi, output kerja normal dari sensor tidak dapat dijamin, dan perangkat bantu harus dipasang sendiri.tambahkan benda counterweight ke bagian bawah wadah di satu ujung, menyimpan panjang tertentu untuk kawat untuk menghindari kerusakan pada kawat), seperti yang ditunjukkan pada gambar di bawah ini: pada wadah terbuka,memasang bracket (posisi instalasi adalah pada jarak dari Jarak dari dinding kolam harus lebih dari 10CM, jika tidak pengukuran akan tidak akurat.

Aplikasi:

Fluid Level Meter dirancang untuk mengukur kadar cairan di tangki, kapal, dan pipa.dan pembangkit listrikSensor dapat dipasang di area berbahaya dan tidak berbahaya, dan didukung oleh penghalang keamanan.

Kisaran tekanan Fluid Level Meter adalah -0.1MPa ~ 32MPa, dan memiliki tegangan catu daya 12 ′′ 28VDC. Sinyal output adalah 4 ′′ 20mA,dan juga dapat digunakan dengan HART Communication/485/CAN Bus CommunicationHal ini membuat mudah untuk mengintegrasikan sensor dengan sistem lain di pabrik.

Fluid Level Meter memiliki stabilitas jangka panjang ≤0,2% FS/Year, yang memastikan pengukuran yang akurat dari waktu ke waktu.yang berarti bahwa ia tahan terhadap debu dan air masukHal ini membuatnya cocok untuk digunakan di lingkungan yang keras.

Fluid Level Meter sangat ideal untuk Pengirim Tingkat Bahan Bakar, dan Sensor Kapasitif untuk Deteksi Tingkat Titik. Ini dapat digunakan untuk mengukur tingkat cairan seperti minyak, bensin, diesel, dan air.Sensor mudah dipasang dan dirawat, dan memberikan data pengukuran yang dapat diandalkan dan akurat.

Dukungan dan Layanan

Produk Fluid Level Meter didukung oleh tim dukungan teknis dan layanan kami yang komprehensif.Tim dukungan teknis kami tersedia untuk membantu Anda dengan pertanyaan atau kekhawatiran yang mungkin Anda miliki mengenai pemasangan atau operasi produk Fluid Level MeterKami juga menawarkan layanan perbaikan dan pemeliharaan untuk produk Fluid Level Meter untuk memastikan bahwa ia terus beroperasi pada kinerja puncak.Tim ahli kami dapat mendiagnosis dan menyelesaikan masalah yang mungkin timbul, serta menyediakan pemeliharaan pencegahan untuk memperpanjang umur produk.kami menawarkan layanan pelatihan untuk membantu Anda mendapatkan hasil maksimal dari produk Fluid Level Meter Anda dan memaksimalkan kemampuannya.

Pengemasan dan Pengiriman

Kemasan produk:

• 1 Fluid Level Meter
• Manual Instruksi
• Pemasangan Hardware

Pengiriman:

• Pengiriman Standar di Amerika Serikat
• Pengiriman Internasional Tersedia
• Perkiraan Waktu Pengiriman: 3-7 Hari Kerja
