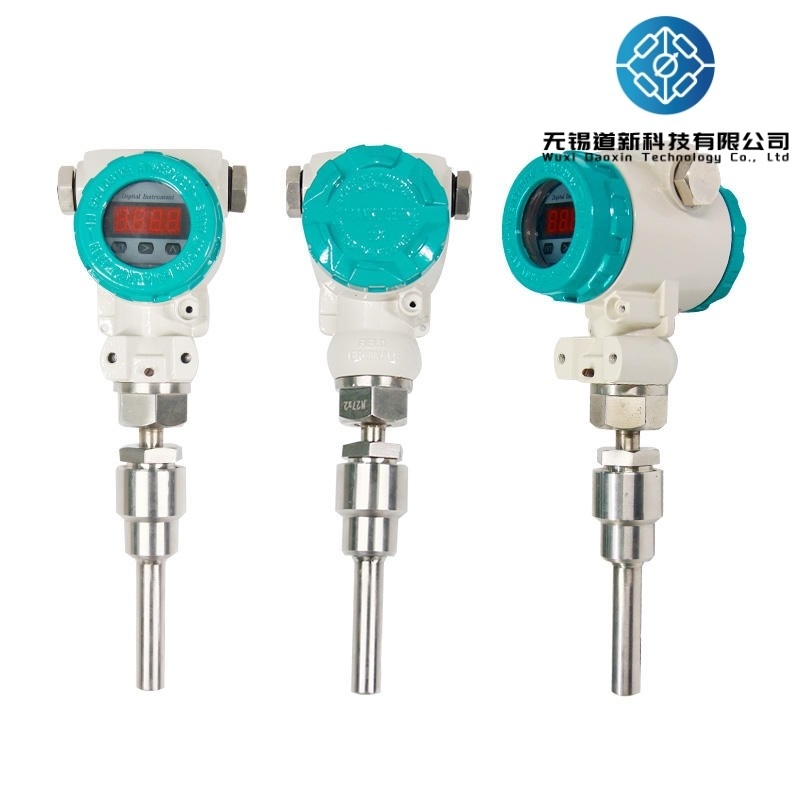

-200C sampai 1300C Sensor suhu 4 20ma Output RS485 RTD Transmitter

Transmitter Terintegrasi Pengukuran Suhu Berkinerja Tinggi Untuk Berbagai Industri

Gambaran umum

Transmitter suhu terintegrasi adalah instrumen pengukuran yang banyak digunakan di industri modern, mampu pengukuran dan pemantauan perubahan suhu sedang secara real-time.Desain terintegrasi pemancar suhu meningkatkan akurasi pengukuran dan keandalan sistem untuk memenuhi kebutuhan berbagai industri. produk ini terdiri dari tiga komponen: sensor suhu, pemancar, dan tampilan. sensor suhu, komponen inti untuk mengukur perubahan suhu,menggunakan berbagai prinsip seperti termokopel dan resistensi termometerTransmitter mengubah sinyal listrik dari sensor menjadi sinyal arus atau tegangan standar dan mentransmisikannya ke perangkat tampilan atau kontrol melalui kabel.Tampilan menunjukkan suhu yang diukur secara real time dan memungkinkan untuk pemrosesan data lebih lanjut dan kontrol.

Spesifikasi teknis utama

Prinsip Kerja

Sensor termometer termokopel atau resistansi mengubah suhu yang diukur menjadi sinyal listrik, yang kemudian dikirim ke pemancar.Transmitter berisi sirkuit untuk pengaturan nol dan kompensasi termokopelSetelah penyesuaian nol, sinyal dimasukkan ke amplifier operasi untuk amplifikasi sinyal.Sinyal yang diperkuat diproses oleh konverter V/I dan keluar sebagai arus DC 4-20mA (sirkuit linearisasi pemancar menggunakan dua metode umpan balikUntuk sensor termometer resistansi, umpan balik positif digunakan untuk koreksi, dan untuk sensor termokopel, metode pendekatan polyline multi-segmen digunakan untuk koreksi).Jalur lain memproses sinyal melalui konverter A / D sebelum menampilkan pada meter.

Fitur

Ditiup dengan karet silikon atau resin epoksi, membuatnya tahan kejut, tahan kelembaban, dan cocok untuk lingkungan lapangan yang keras;
Diinstal di tempat dalam kotak persimpangan termokopel atau termometer resistansi, langsung mengeluarkan sinyal 4-20mA dan 0-10V.Ini tidak hanya menghemat biaya kabel kompensasi mahal tetapi juga meningkatkan kemampuan anti-interferensi selama transmisi sinyal jarak jauh;
Transmitter termokopel dilengkapi dengan kompensasi suhu dingin otomatis;
Keakuratan tinggi, konsumsi daya rendah, rentang suhu operasi yang luas, operasi yang stabil dan andal.
